Mightex Polygon1000-DL

Lichtleitergekoppelter Pattern-Illuminator, größeres Sichtfeld
Mightex Polygon1000 with 2x Front TubeMightex Polygon1000 with 2x Front Tube
Beschreibung



Der Polygon1000-DL ist eine flexible Lösung für strukturierte Beleuchtungen, da dieser Illuminator mit jeder Lichtquelle (400-700 nm) verwendet werden kann, auch mit leistungsstarken Lasern. Dieser Polygon1000 ist für den Einsatz mit Hochleistungs-Lichtquellen entwickelt worden, wie in-vivo-Optogenetik, Kortex-weite Optogenetik, Photoaktivierung, etc. (siehe unten).

  • Wellenlängen: 400-700 nm
  • Lichtquelle: Lichtleiter-gekoppelt
  • Auswechselbare Fronttuben für feine Auflösung oder großes Sichtfeld verfügbar
  • USB2.0 oder USB3.0 Versionen verfügbar


Vergleiche auch mit dem Mightex Polygon1000-G, welcher eher in neurowissenschaftlichen und zellbiologischen Optogenetik-Anwendungen, aber auch für Photokonversion u. v. a. zur Anwendung kommt.

Mightex Polygon Patterned Stimulation Device

Die strukturierten Lichtquellen Polygon sind die marktführenden Module von Mightex für die gezielte Photostimulation. Das Polygon bietet eine präzise räumlich-zeitliche Steuerung des Lichts mit subzellulärer Auflösung und ist damit das perfekte Beleuchtungswerkzeug für die wissenschaftliche Forschung. Das Polygon ist mit jedem aufrechten oder inversen Mikroskop kompatibel und ermöglicht es den Forschern, Licht an jede beliebige Stelle ihrer Probe zu senden, und zwar in jeder Form, Größe und Komplexität, jetzt innerhalb eines großen Projektionsfeldes. Darüber hinaus können mehrere Regions-of-Interest (ROIs) gleichzeitig beleuchtet und Muster mit kHz-Geschwindigkeiten geschaltet werden. Verschiedene Wellenlängen des Lichts können mit dem Polygon für eine virtuell gleichzeitige mehrfarbige Beleuchtung einzigartiger ROIs verwendet werden. Polygon-Systeme lassen sich nahtlos über TTL mit anderen Geräten wie Elektrophysiologie-Tools oder Kameras verbinden.



Produktmerkmale

  • Möglichkeit zur Lichtstimmulation von einzelnen Flächen in jeder Form und Größe innerhalb eines relativ großen Sichtfeldes
  • Multi-Wellenlängen-Beleuchtung von eindeutigen ROIs
  • Gleichzeitige Multi-Region-Beleuchtung
  • Schnelle Musterwechsel-Geschwindigkeit
  • Passt auf jedes Mikroskop
  • Externe Geräte-Synchronisation



Das Polygon DMD-Gerät kann in den unendlich korrigierten Lichtweg beliebiger Mikroskope montiert werden

Der Polygon ist so konstruiert, dass es mit den mikroskopspezifischen Adaptern von Mightex in den Unendlichkeitsraum eines beliebigen Mikroskopmodells (Leica, Nikon, Olympus, Zeiss) eingekoppelt werden kann.  Es sind verschiedene Adapter für aufrechte Mikroskope und für Inverse Mikroskope.  Bitte kontaktieren Sie uns, um die verfügbaren Optionen für die Kopplung an Ihr Mikroskop zu besprechen.



Hochmoderne DMD-Technologie

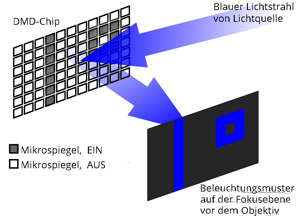

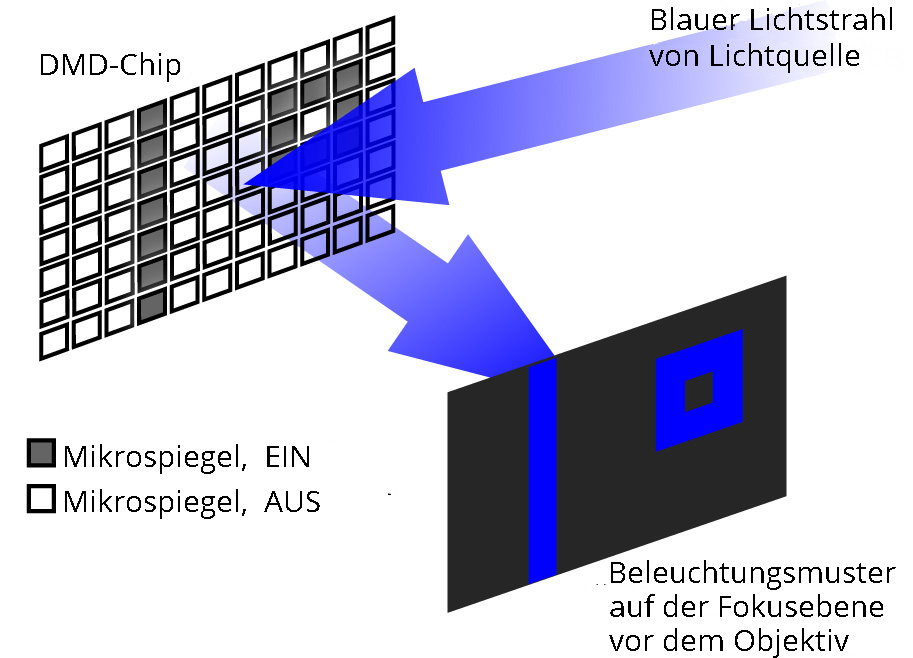

Der Polygon verwendet die Digital Mirror Device (DMD)-Technologie, um mehrere Bereiche gleichzeitig zu beleuchten. Ein DMD besteht aus bis zu Millionen von Mikrospiegeln, die einzeln bewegt werden können, um Licht abzulenken oder auf die Probe zu reflektieren. Durch Ansteuerung der Spiegel können frei definierbare Beleuchtungsbereiche und dabei zudem eine beliebige Anzahl von ROIs unterschiedlicher Größe gleichzeitig erzeugt werden. Das Polygon DMD-Gerät kann in den unendlich korrigierten Lichtweg eines jedes handelsüblichen Mikroskops montiert werden.

Digital Mirror Device
DMD-basierte strukturierte Beleuchtung



Beleuchtungsfelder in jeder Form und Größe

Mit dem Polygon können Sie genau steuern, wo das Licht auf ihre Probe trifft.  Mit subzellulärer Auflösung kann das Polygon jedes zelluläre Merkmal in jeder Form und Größe gezielt beleuchten.  Mit unserem Muster-Editor kann man jedes beliebige Muster winkelgetreu zeichnen oder soagr auch ein Bild importieren, um es auf die Probe zu projizieren.  Das ermöglich eine vollständige räumliche Kontrolle der Beleuchtung ermöglicht.

stimulation pattern examples



Mehrfarbige Beleuchtung

Der Polygon bietet große Flexibilität, wenn es um die Auswahl der Wellenlängen geht. Vom UV- bis zum VIS/NIR-Bereich kann der Polygon Licht in verschiedenen Wellenlängen projizieren, was auch immer für die lichtempfindlichen Konstrukte benötigt wird.

multi-colour stimulation pattern examples





Simultane Bestrahlung verschiedener Regionen

Im Gegensatz zu einem Punktscanner, der eine ROI Pixel für Pixel sequentiell beleuchtet, projiziert der Polygon alle zu beleuchtenden Pixel gleichzeitig, so dass mehrere ROIs exakt zur gleichen Zeit beleuchtet werden können.

Video: Simultane Multi-Region-Beleuchtung





Synchronisation mit Elektrophysiologie- und Imaging-Geräten

Der Polygon verfügt über einen TTL-Trigger-Eingang und -Ausgang mit BNC-Anschluss für die einfache Synchronisation mit verschiedenen Laborgeräten. Damit können Sie den Polygon mit einem motorisierten Tisch für Stitching  verwenden und dabei alles auch mit Stimulationsmustern der Elektrophysiologiegeräte synchronisieren.

ROI mode Video



Zeitliche & Intensitätssteuerung der Lichtstimulation

Sie können den Beginn, die Dauer und die Intensität von Lichtstimulationsmustern mit Hilfe des Polygon steuern.  Dazu muß man nur die entsprechenden Stimualtionsmutser definieren, nach denen dann im Polygon die Lichtintensität und Betrahlungsdauer gesteuert wird.

Zeitliche & Intensitätssteuerung der Lichtstimulation, Video





Leistungsstarke und benutzerfreundliche Polyscan-Software für Life-Science-Experimente

Die PolyScan-Softwareplattform von Mightex ist im Lieferumfang jedes Polygon enthalten und unterstützt Sie bei der Durchführung anspruchsvoller Beleuchtungsexperimente für Ihre Forschung. Sie bietet:

  • Einfach zu bedienende GUI zum Zeichnen und Definieren von Beleuchtungsmustern
  • Möglichkeit zum Anordnen von Sequenzen von Beleuchtungsmustern
  • Möglichkeit zum Definieren von zeitlichen Beleuchtungsparametern für alle Experimente
  • Synchronisation von Beleuchtungsmustern mit anderen Laborgeräten



Polyscan Software Video





Polygon-Anwendungen

  • Neurowissenschaften: Einzelzellauflösung Optogenetik
  • Zellbiologie: Subzelluläre Auflösung Optogenetik
  • Optogenetik am wachen Tier
  • Kortex-weite Optogenetik
  • Photoaktivierung, Photokonversion & Photoswitching
  • Uncaging
  • Photopatterning (Strukturbildung)
